四桶桶夹（正方式）

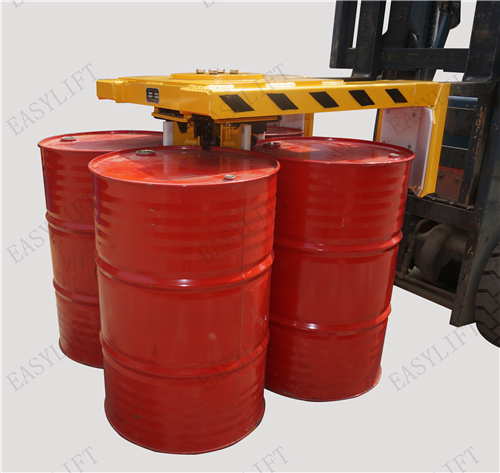

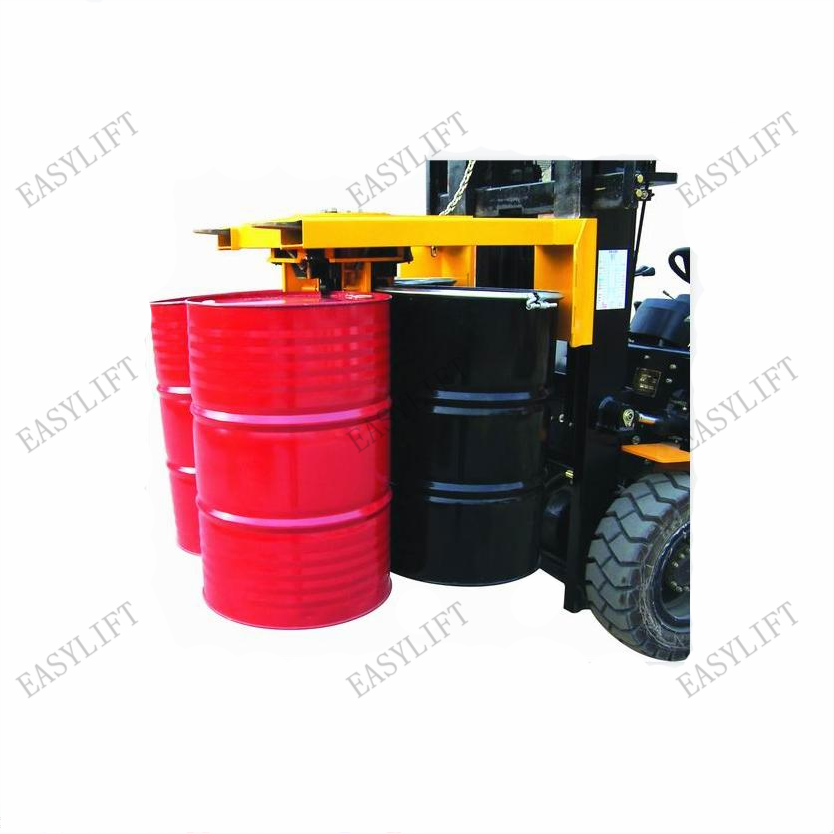

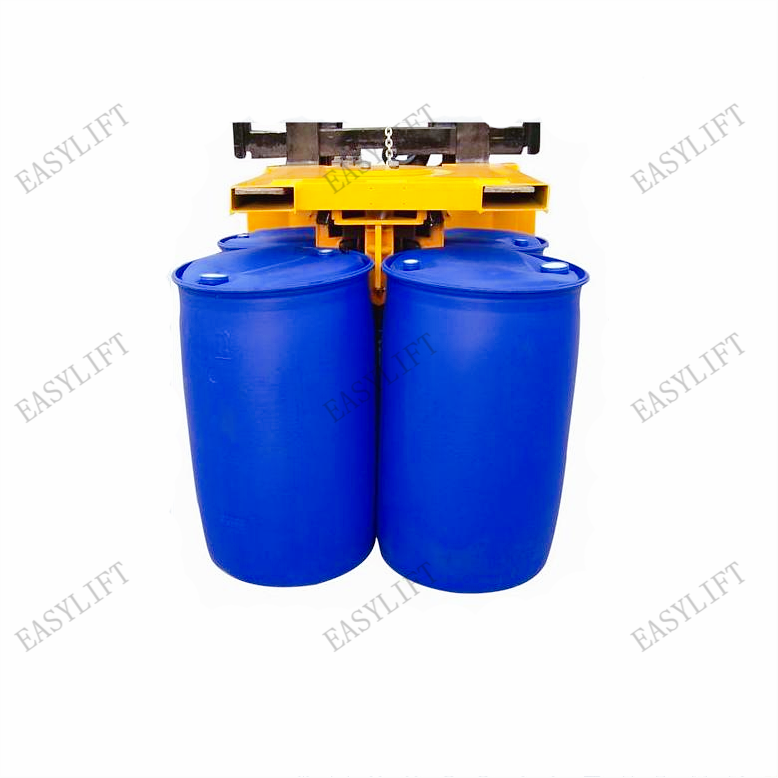

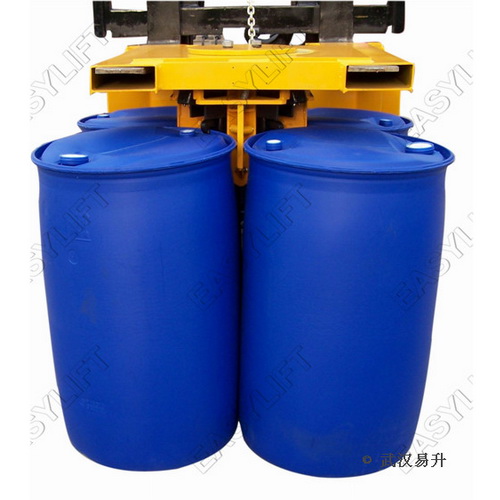

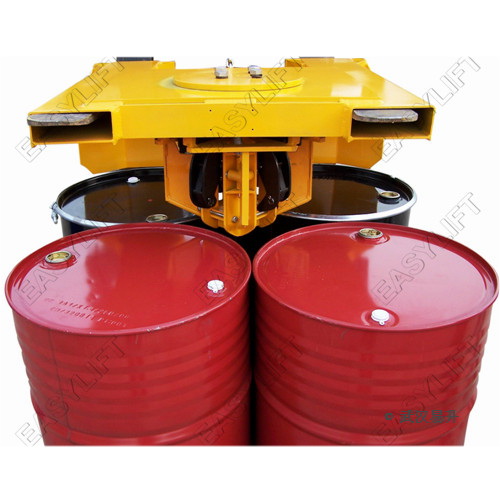

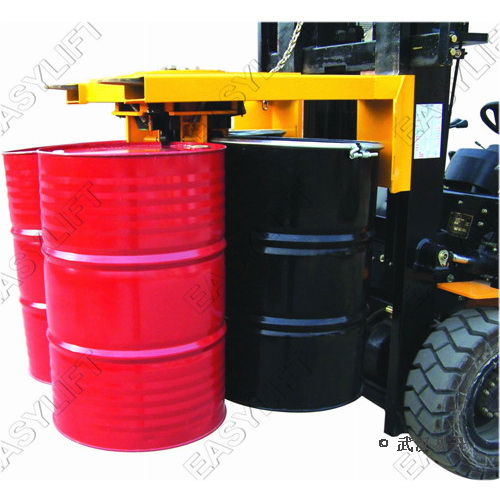

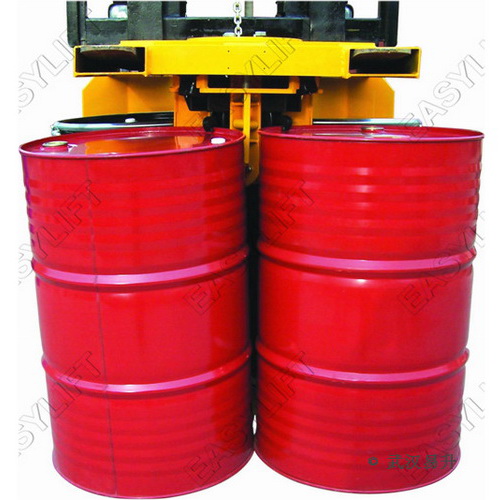

矮四桶夹（型号：4ES）
产品名称(Description)：矮四桶夹
产品型号(Model)：4ES
鹰嘴类型(Eagle-Grip)：单鹰嘴4E
产品自重(Weight)： 195 kg
铁桶单重(Steel Drum)：900 kg
塑料桶单重(Plastic Drum)：250 kg
外形尺寸(Dimensions)(LxWxH)：970x1120x445 mm
叉车吨位(Forklift)： 2-5T
在线咨询
产品型号(Model)：4ES
鹰嘴类型(Eagle-Grip)：单鹰嘴4E
产品自重(Weight)： 195 kg
铁桶单重(Steel Drum)：900 kg
塑料桶单重(Plastic Drum)：250 kg
外形尺寸(Dimensions)(LxWxH)：970x1120x445 mm
叉车吨位(Forklift)： 2-5T
1. 采用美国技术生产，技术领先
2. 鹰嘴采用美国超强特殊材料制作，经久耐用
3. 全机械设计的叉车属具，采用自动夹紧、自动释放机构。(一上一下就可以自动完成桶的抓取和释放)
4. 单鹰嘴鹰头，适应各种直径的圆桶(有桶边、直上直下型)
5. 主要适用于托盘化的4个桶的装卸，以及大搬运量的作业。
6. 对不平的路面有较好的适应性。
7. 桶夹配备导向调节板，可以帮助鹰头机构自动导向、下落。
8. 与叉车没有任何的液压或者电气连接。
9. 标准配置： 安全链
10. 4EL高四桶夹可以一次搬运1-4个桶。(4ES矮四桶夹，一次只能搬运4个桶，主要用于在集装箱等这样狭小的环境内装卸圆桶)
11. 可以选配“Quick-Lock”快锁安全装置（不需司机上下叉车，就可以快速地完成桶夹的安装和分离）
12. 可对桶夹进行完全防爆改装，用于 EX 高要求防爆环境。
13. 可对桶夹进行防刮花改装，高效作业的同时也对钢桶提供更好的保护。防止桶外表面的油漆或标贴在作业过程中留下刮痕，如下所示：
采购注意事项：
1. 该系列桶夹一次只能搬运4个高度相同的圆桶。（桶的高度差不大于25mm，桶水平间隔距离不超过50mm都可以自动适应）
2. 门的高度以及空间高度： 抓桶后，叉车门架提高，能否自如进出仓库和车间的大门。
抓桶和放桶的时候，空间高度是否足够叉车门架提升。
3. 叉车货叉的升高： 采用标准3米升高的叉车，只可以在平地上面，进行2层桶的堆码和装卸。
采用标准3米升高的叉车，只可以对标准卡车进行1层桶的堆码和装卸。
4EL型和4ES型四桶夹的区别：
1.4E系列四桶夹主要是对托盘上面的四个桶进行作业，或者将四个摆放比较整齐的桶装上托盘，效率相当高，适用于大批量桶需要搬运的场合。
但是如果四个桶没有摆放在一起，则效率较低。且每次作业，整个四套鹰嘴机构全部动作一次，磨损较快。
2.由于4EL型高四桶夹的芯架较长，所以在抓取一个桶的时候可以对桶提供支撑。该桶夹可以抓取1到4个桶。
由于4ES型矮四桶夹的芯架较短，所以在抓取一个桶的时候桶没有支撑，会倾斜滑落。该桶夹一次只能抓取4个桶，4个桶相互提供支撑。
3.4ES型矮四桶夹主要是对集装箱内或托盘上摆放整齐的四个桶进行装卸。
一般桶高是890mm，两层的高度是1780mm，加上短四桶夹的高度420mm，总高度是2200mm。集装箱的内空高度是2300mm左右。
4EL型高四桶夹也可以进行集装箱作业，但是在装卸第二层桶的时候，只能使用前面的两对鹰嘴抓取两个桶。
四桶夹操作要领：
1.使叉车门架直立，使桶夹的顶部与地面平行。这种水平状态能够使桶夹芯架和鹰嘴机构垂直起落，更容易工作，不会损坏桶。
2.要抓取油桶，叉车司机应该将货叉和桶夹提升到桶的上方，并将桶夹芯架对准四个桶的中心，慢慢落下货叉，使桶夹完全坐在桶的顶部，然后再提升货叉，鹰嘴就会自动抓住四个桶。
3.要释放油桶，简单地按相反的程序进行操作。将货叉和桶夹落下，这样油桶就会落到地面或者托盘上面，并注意一直下落使芯架完全下落坐在油桶上面。再次提升桶夹，油桶便会自动与桶夹脱离了。
1. Leading technology and patents from USA
2. Long life Eagle-Grip jaws made from USA special alloy material
3. All mechanical lift truck attachment that utilizes automatic clamping mechanisms.
(The pickup and release of drums can be automatically accomplished in a cycle of lifting and lowering of the forks.)
4. Single Eagle-Grip head, to handle drums in different diameters.
5. Ideal for high-volume handling and four drums on pallets
6. Ideal for transporting drums on uneven floors and surfaces.
7. The unit has a floating head with centering guide which helps position the clamping mechanism into position.
8. Without any hydraulic or electrical connections to the lift truck.
9. Standard connection to forklift： safety chain
10. The 4EL can handle from one to four drums at a time.
(The 4ES with short frame can handle four drums only at a time, and it is ideal for loading and unloading in ISO containers)
11. The optional “Quick-Lock” safety system will allow the automatic mounting and dismounting of the attachment to/ from the forklift, and there is no need for the driver to leave the driver’s seat
12. The whole attachment can be custom-made,for explosion-proof (EX) areas.
Cautions：
1. The unit can handle four drums only at the same height, but the unit can handle four drums within 25mm in height difference and four drums apart within 50mm in surface distance.
2. The height for doors and space: After the carriage is lifted and the drums are picked up, the forklift can go in and out freely through the doors of the warehouse and workshop.
The space should be high enough for the pickup and release of drums.
3. Max lifting height of a forklift: With a 3M-lift forklift truck, the attachment can do two stacks of drums on the floor.
With a 3M-lift forklift truck, the attachment can do just one stack only on regular trucks from the floor.
